Kuidas saab EV aku vasest siinivarras energiatõhusust ja töökindlust parandada?

AnEV aku vasksiinon kriitiline elektriline ühendus, mis mõjutab voolu jaotust, temperatuuri tõusu, pakkimise tõhusust ja pikaajalist aku töökindlust. See juhend selgitab, kuidas valida vaskmaterjale, määrata juhtmete mõõtmeid, hinnata jäiku ja painduvaid siine, hallata ühendustakistust, määrata plaatimist ja isolatsiooni ning vältida tavalisi tootmisprobleeme. See pakub ka praktilist hankimise kontrollnimekirja, mis aitab inseneridel ja hankemeeskondadel välja töötada kohandatud siinid, mis vastavad nende elektrilistele, mehaanilistele ja tootmisnõuetele.

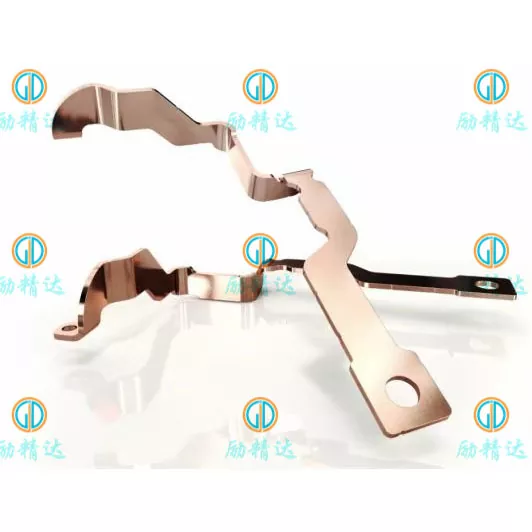

1. Mis on EV aku vasksiin?

AnEV aku vasksiinon juhtiv metallkomponent, mis on loodud elektrienergia ülekandmiseks akuelementide, moodulite, kontaktorite, kaitsmete, vooluandurite ja muude komponentide vahel elektrisõiduki kõrgepingesüsteemis. Sõltuvalt aku arhitektuurist võivad siinid olla lamedad ribad, vormitud plaadid, lamineeritud painduvad juhid või spetsiaalse kujuga sõlmed, mis on valmistatud täpsete mõõtmete järgi.

Erinevalt tavapärasest juhtmestikust võib siinivarras tagada kompaktse korratava voolutee, millel on määratletud kontaktpinnad ja paigaldusasendid. See muudab selle eriti kasulikuks akudes, kus vaba ruumi on vähe ja elektriühendused peavad vibratsiooni ja temperatuurimuutuste korral stabiilseks jääma.

Tüüpiline EV akusüsteem võib sisaldada mitut siini taset:

• Kärkudevahelised ühendused:Ühendage moodulis üksikud lahtrid või rakkude rühmad.
• Moodulite ühendused:Kandke voolu üle akumoodulite vahel ja toetage vajalikku seeria- või paralleelkonfiguratsiooni.
• Pakenditaseme siinid:Ühendage moodulid kõrgepinge jaotuskomponentidega, sealhulgas kontaktorid, kaitsmed ja väljundklemmid.
• Jõuelektroonika ühendused:Ühendage akusüsteemid inverterite, alalisvoolujaotussõlmede või muude kõrgevooluseadmetega.

Konkreetne konstruktsioon sõltub elemendi formaadist, süsteemi pingest, vooluprofiilist, ühendusviisist, olemasolevast paigaldusruumist ja ohutusnõuetest. Edukas siiniplaat on seega midagi enamat kui vasetükk: see on konstrueeritud komponent, mis peab töötama tervikliku elektrilise ja mehaanilise koostu osana.

2. Miks on vask EV akusüsteemides oluline?

Vaske kasutatakse laialdaselt suure voolutugevusega akude ühendamiseks, kuna see ühendab suure elektrijuhtivuse hea soojusjuhtivuse, vormitavuse ja ühilduvusega paljude väljakujunenud tootmis- ja pinnaviimistlusprotsessidega.

Need omadused aitavad inseneridel välja töötada kompaktseid vooluteid, kontrollides samal ajal elektrikadusid ja toetades usaldusväärseid ühendusi. Kuid vask üksi ei taga head jõudlust. Arvesse tuleb võtta ka mõõtmeid, liitekohti, jahutustingimusi, isolatsiooni ja tootmiskvaliteeti.

Madalam elektritakistus

Elektritakistus tekitab soojust, kui vool läbib juhti. Õige mõõtmetega vasksiin võib piirata takistuskadusid ja pingelangust, aidates säilitada jõuülekande efektiivsust. Eelised on eriti olulised suure vooluga akusüsteemides, kus isegi väike takistuse suurenemine võib tekitada märkimisväärsel hulgal soojust.

Kompaktne elektripakend

Akukomplektid peavad mahutama elemendid, jahutuskomponendid, konstruktsiooni toed, andurid, kaitseseadmed ja isolatsioon piiratud ümbrisesse. Vase kõrge juhtivus võimaldab disaineritel hinnata suhteliselt kompaktseid juhtmete ristlõikeid, järgides samal ajal nõutavaid elektri- ja soojuspiiranguid.

Kohandatav valmistamine

Vaselehti, -ribasid ja -vardaid saab lõigata, tembeldada, mulgustada, painutada, töödelda ja plaadistada vastavalt komponendi konstruktsioonile. Olenevalt rakendusest ja tootmisvõimsusest võivad need protsessid toota kohandatud aukude mustreid, vormitud klemme, paigaldusfunktsioone ja keerulisi kolmemõõtmelisi kujundeid.

Potentsiaalselt paranenud kooste järjepidevus

Hästi läbimõeldud kohandatud siinil on korratavad ühenduskohad ja paigaldusgeomeetria. See võib lihtsustada automatiseeritud või poolautomaatset kokkupanekut, vähendada paigalduse kohandamist ja parandada tootmise järjepidevust.

3. Milline siinikonstruktsioon sobib teie rakendusega?

Õige struktuuri valimine on oluline varane otsus, kuna see mõjutab paigaldusruumi, paindlikkust, vibratsioonitaluvust, valmistamismeetodeid ja projekti üldkulusid. Levinumad valikud on jäigad vasest siinid, lamineeritud painduvad siinid ja põimitud vasest ühendused.

Millal on jäik siiniraam sobiv?

Jäik konstruktsioon sobib siis, kui klemmid jäävad fikseeritud asendisse ja kinnituskonstruktsioon pakub piisavat tuge. See võib olla eriti praktiline paketi tasemel toitejaotuse, kaitsmeühenduste ja kompaktsete elektrisõlmede jaoks, kus on oluline ühtlane geomeetria.

Millal peaksite kaaluma painduvat siini?

Paindlik konstruktsioon võib olla eelistatavam, kui ühendus peab arvestama soojuspaisumist, tootmistolerantse või komponentide suhtelist liikumist. Lamineeritud vasest siinid võivad kombineerida suure vooluvõimsuse kontrollitud paindliku piirkonnaga, kuigi terminalipiirkonnad ja isolatsiooni üleminekud nõuavad siiski hoolikat projekteerimist.

Enne kummagi struktuuri valimist hinnake kogu paigaldusümbrist, liikumisnõudeid, montaažijärjestust, juurdepääsu teenusele ja elektrikoormust. Disaini, mis sobib CAD-mudeliga, võib siiski olla raske paigaldada, kui pole arvesse võetud tööriista juurdepääsu, kinnitusdetailide vaba ruumi või tootmistolerantse.

4. Kuidas valida vaskmaterjale?

Materjali valik mõjutab juhtivust, vormimiskäitumist, ühendamise ühilduvust, pinnatöötlust ja maksumust. Sobiv mark sõltub pigem tootmisprotsessist ja töökeskkonnast, mitte ainult vase puhtusest.

Võtke arvesse temperamenti ja vormimisnõudeid

Materjali temperament mõjutab tugevust, elastsust, painduvust ja tagasitõmbumist. Paksu vase tihe painutus võib põhjustada pinna pragunemist või moonutusi, kui materjali seisund ja painderaadius on sobimatud. Kui konstruktsioon sisaldab mitut painutust või tihedalt asetsevat auku, saab tootmisülevaate käigus tuvastada riskid enne tööriistade või masstootmise alustamist.

Sobitage materjal liitmismeetodiga

Poltidega, keevitatud, joodetud ja lamineeritud konstruktsioonid esitavad erinevaid nõudeid. Näiteks vask, mis sobib hästi tavapärase poltühenduse jaoks, ei pruugi olla spetsialiseeritud keevitusprotsessi jaoks parim valik. Tarnija ja projekteerimisinsener peaksid kinnitama materjali sobivust kavandatud liitmismeetodiga ja vajadusel kinnitama valmis vuugi.

Rahvusvahelise hankimise jaoks määrake nõutav materjali standard, klass, temper, paksus ja lubatud asendused. Üldine märkus, nagu "kvaliteetne vask", ei ole piisav, kui tuleb kontrollida elektrilist jõudlust ja korduvat tootmist.

5. Kuidas vool, takistus ja kuumus disaini mõjutavad?

Vooluvõimsus on elektrisõidukite aku siinikujunduse üks olulisemaid tegureid. Siiski pole universaalset voolutugevust, mis kehtiks iga konkreetse laiuse ja paksusega vaskriba kohta. Tegelik jõudlus sõltub juhtme geomeetriast, ümbritsevast temperatuurist, ümbrise tingimustest, jahutusest, ühenduse takistusest ja elektrilise koormuse kestusest.

Mõista põhilisi elektrilisi seoseid

Alalisvoolusüsteemi puhul saab voolu hinnata võimsuse ja pinge järgi:

Nendes seostes I on vool, P on elektrienergia, V on pinge, R on takistus, ρ on materjali eritakistus, L on juhi pikkus ja A on ristlõike pindala. Võrrandid on lähtepunktiks projekteerimisarvutuste tegemiseks, mitte termilise analüüsi või testimise asendajaks.

Eriti oluline on voolu ruudus. Kui vool kahekordistub ja takistus jääb muutumatuks, suureneb takistuslik võimsuskadu neli korda. See muudab praeguse profiili, töötsükli ja ühenduse kvaliteedi kriitiliseks.

Hinnake pidevat ja tippvoolu eraldi

EV akusüsteemid võivad kogeda pidevat tühjenemist, lühikesi kiirenduspiike, regeneratiivpidurdust ja laadimiskoormust. Need töötingimused võivad tekitada erinevaid soojusvajadusi. Disain, mis talub lühikest piiki, ei pruugi sobida samale pidevalt kasutatavale voolule.

Enne juhi mõõtmete lõplikku määramist peaksid insenerid määratlema järgmise:

• Süsteemi nimipinge ja maksimaalne tööpinge.
• Pidevvool, tippvool ja tipu kestus.
• Ümbritsev temperatuur siini lähedal ja eeldatav töötemperatuuri vahemik.
• Lubatud temperatuuri tõus nii juhtme kui ühenduspunktides.
• Juhi pikkus, saadaolev ristlõige ja paigaldussuund.
• Jahutustingimused, naabruses asuvad soojusallikad ja ümbrise ventilatsioon.
• Maksimaalne lubatud pingelang ja asjakohased kaitsenõuded.

Ärge jätke tähelepanuta kogu termilist rada

Kuumus võib väljuda siinist konvektsiooni, kiirguse, paigaldusriistvara, ühendatud klemmide või lähedalasuvate konstruktsioonide kaudu. Isolatsioon ja suletud korpus võivad muuta soojuse hajumist. Selle tulemusena võivad kaks identse vasest mõõtmetega siini erinevates sõlmedes saavutada erineva temperatuuri.

Tugev arendusprotsess ühendab arvutused, inseneriülevaatuse ja katsetamise tüüpilistes tingimustes. Ohutuskriitiliste rakenduste puhul peaks temperatuuritõusu valideerimine kajastama kavandatud materjale, pinnatöötlust, kinnitusmeetodit ja paigalduskeskkonda.

6. Kuidas saate ühenduse tõrkeid ennetada?

Kvaliteetne vaskjuht võib siiski ebaõnnestuda, kui selle ühendused on halvasti projekteeritud. Suure voolu korral võib liigne kontakttakistus tekitada lokaalset kuumust, kiirendada pinna lagunemist, kahjustada läheduses olevat isolatsiooni või soodustada liigeste lõdvenemist.

Projekteerige kontaktpinnad hoolikalt

Poltliited nõuavad sobivat kontaktpinda, pinna tasasust, kinnitusdetailide valikut ja kontrollitud kinnitusjõudu. Lõplikku liidest võivad mõjutada aukude asukoht, pursked, deformatsioon, saastumine ja kokkusobimatud pinnaviimistlused. Koostu spetsifikatsioonis tuleks määratleda asjakohane poldi pöördemoment või kinnitusprotseduur, mitte jätta see kasutaja individuaalse otsustada.

Kontrollige keevis- ja lamineeritud ühendusi

Painduvad lamineeritud siinid kasutavad mitme vasekihi ühendamiseks sageli ühendatud või keevitatud terminalialasid. Ühendus peab tagama piisava elektrilise järjepidevuse ja mehaanilise terviklikkuse ilma painduvat sektsiooni kahjustamata. Tegeliku materjalivirna jaoks tuleks kehtestada keevitusparameetrid, klemmi geomeetria, soojussisend ja kontrollimeetodid.

Plaan vibratsiooni ja termilise rattasõidu jaoks

Elektrisõidukid töötavad korduva vibratsiooni ja temperatuurimuutuste all. Ühendatud komponentide soojuspaisumise erinevused võivad siinidele ja kinnitusdetailidele pinget tekitada. Paindlikud sektsioonid, sobivad toed, sobivad vahed ja kvalifitseeritud liitmismeetodid aitavad nende tingimustega toime tulla.

7. Kuidas plaadistus ja isolatsioon ohutust parandavad?

Pinnatöötlus ja isolatsioon on funktsionaalsed disainiotsused, mitte ainult kosmeetilised viimistlusvõimalused. Need võivad mõjutada kontakti käitumist, korrosioonikindlust, elektriisolatsiooni, koostu järjepidevust ja tööohutust.

Valige kontaktkeskkonna jaoks plaatimine

Tina-, nikli- ja hõbedat võib kasutada erinevates siinirakendustes. Tina kasutatakse tavaliselt paljude elektriliste kontaktliideste jaoks selle maksumuse ja praktiliste kontaktomaduste tõttu. Nikkel võib olla sobiv teatud temperatuuri- või keskkonnanõuete jaoks, samas kui hõbedat võib kaaluda, kui selle elektrilised kontaktomadused õigustavad lisakulusid.

Lõpliku valiku tegemisel tuleb arvesse võtta paaritusklemmi, töötemperatuuri, niiskust, saastumist, kokkupuudet korrosiooniga, kontaktrõhku ja kehtivaid tootenõudeid. Pinnase paksus, katvus, maskeerimine ja kontrolli kriteeriumid tuleks täpsustada, kui need mõjutavad funktsionaalsust.

Määrake isolatsioon vastavalt süsteemi pingele

Sõltuvalt konstruktsioonist võivad siinid kasutada termokahanevaid torusid, polümeerhülssi, vormitud katteid, epoksükatteid või muid projekteeritud isolatsioonisüsteeme. Igal lahendusel on erinevad nõuded temperatuurikindlusele, dielektrilisele jõudlusele, mehaanilisele kaitsele ja valmistatavusele.

Kõrgepingesõlmed nõuavad ka sobivat roomamis- ja vahekaugust. Need kaugused sõltuvad kohaldatavast ohutusraamistikust, tööpingest, isolatsiooni paigutusest, keskkonnatingimustest ja toote konstruktsioonist. Need tuleks kehtestada vastutav projekteerimisinsener, mitte valida üldisest siinidiagrammist.

Isolatsioon peab sobima ka painde, kontaktakende, kinnituskohtade ja montaažitööriistadega. Halvasti määratletud avatud metalliga alad võivad põhjustada ebajärjekindlat käsitsi kärpimist, juhuslikke kahjustusi või elektrilise kaitse vähenemist.

8. Millised tootmisprotsessid tagavad ühtlase kvaliteedi?

Tootmiskvaliteet sõltub materjali, tööriistade, vormimisjärjestuse, pinnaviimistluse ja kontrolliplaani koostoimimisest. Kõige sobivam protsess sõltub komponendi geomeetriast, materjali paksusest, tolerantsinõuetest, prototüübi kogusest ja eeldatavast tootmismahust.

1. samm: disaini ja valmistatavuse ülevaade

Enne tootmist peaks tootja läbi vaatama joonise, materjali spetsifikatsiooni, aukude asukohad, painde geomeetria, kontaktpinnad, plaadistuse tsoonid ja isolatsiooninõuded. See ülevaade aitab tuvastada funktsioone, mis võivad kulusid suurendada või kvaliteediriske tekitada.

2. samm: materjali ettevalmistamine ja lõikamine

Vaskleht, -riba või -latt valmistatakse vastavalt kinnitatud materjalispetsifikatsioonidele. Vajaliku geomeetria ja tootmisökonoomika alusel saab valida laserlõikamise, mulgustamise, stantsimise, CNC-töötluse või muud sobivad meetodid.

3. samm: vormimine ja mõõtmete juhtimine

Painutus- ja vormimisoperatsioonid loovad lõpliku geomeetria. Materjali tagasitõmbumine, painderaadius, tööriistade täpsus ja augu-painutussuhted võivad mõjutada koostu sobivust. Kriitilised mõõtmed tuleks kindlaks teha enne kontrolliplaani lõplikku koostamist.

4. samm: ühendamine ja pinna viimistlemine

Olenevalt konstruktsioonist võib komponent vajada keevitamist, klemmide ühendamist, jäme eemaldamist, plaadistamist, puhastamist või isoleerimist. Iga toiming peaks ühilduma valitud vaseklassi ja kavandatud töökeskkonnaga.

5. samm: ülevaatus ja kinnitamine

Sobiv kvaliteediplaan võib sisaldada järgmisi kontrolle:

• Materjali sertifikaadid ja sissetulevate materjalide kontrollimine.
• Paksuse, laiuse, aukude asukoha, paindenurkade ja tasasuse mõõtmete kontroll.
• Visuaalne kontroll pragude, rästide, kriimustuste ja pinnadefektide suhtes.
• Pinnase paksuse ja katte kontrollimine, kui see on ette nähtud.
• Elektritakistuse või järjepidevuse kontrollimine.
• Vuukide tugevus, temperatuuri tõus, isolatsioon või keskkonnakatsed, kui projekt seda nõuab.

Mitte iga komponent ei vaja iga testi. Ülevaatusplaan peaks põhinema osa funktsioonil, kliendi nõudmistel, kohaldatavatel standarditel ja riskihinnangul. Kui nõutakse autotootmise kontrolli või ametlikke kvalifikatsioonidokumente, tuleks need ootused kokku leppida enne masstootmist.

9. Kuidas saavad ostjad hankimisega seotud riske vähendada?

Hankemeeskondade jaoks on peamiseks väljakutseks insenerinõuetele vastava komponendi hankimine konkurentsivõimelise kogumaksumusega. Ainult vase kaalul või välismõõtmetel põhineva hinnapakkumise puhul võivad olulised tootmis- ja valideerimisnõuded välja jätta.

Valmistage ette täielik hinnapakkumise taotlus

Selge pakkumine aitab tootjal hinnata disaini, tuvastada tootmisriske ja esitada sobivat protsessi. Võimaluse korral esitage 2D-tehniline joonis ja 3D-CAD-fail koos järgmise teabega.

Hinnake kogumaksumust, mitte ainult ühikuhinda

Ostuhind on vaid üks osa kogumaksumusest. Tööriistad, materjalide kasutamine, sekundaarne töötlemine, plaadistus, isolatsioon, kontroll, pakendamine, tarneaeg ja tehnilised muudatused võivad kõik mõjutada projekti ökonoomikat.

Madalamat alghinda pakkuv tarnija ei pruugi olla kõige ökonoomsem valik, kui detail vajab korduvat reguleerimist või annab ebaühtlaseid koostetulemusi. Vastupidi, tarbetud kitsad tolerantsid, liigne plaadistuse katvus või liiga keeruline geomeetria võivad kulusid suurendada, ilma et see tooks olulist funktsionaalset kasu.

Enne tootmist vaadake üle tarnija võimalused

Küsige tulevastelt tootjatelt, kuidas nad kontrollivad materjali konsistentsi, kriitilisi mõõtmeid, jäsemeid, painutusi, plaatimist ja viimistletud osade jälgitavust. Vajadusel taotlege näidiseid või ülevaatusdokumente ja leppige enne suure tellimuse täitmist kokku vastuvõtukriteeriumides.

Ostjatele, kes arendavad kohandatud metallkomponente,Xiamen Lijingda Riistvara Products Co., Ltd.saab kaasata tarnija hindamisprotsessi asjakohaste riistvara- ja täppismetallitoodete nõuetele. Enne EV aku vasest siini tellimuse esitamist kontrollige ettevõtte spetsiifilisi siini tootmisvõimalusi, materjalivalikuid, olemasolevaid liitmis- ja viimistlusprotsesse, kvaliteetset dokumentatsiooni ja kogemusi kavandatava rakendusega.

Kõige tõhusam hankimisprotsess toob inseneri- ja ostumeeskonnad varakult kokku. Kui elektrinõuded, joonised, tootmismeetod ja vastuvõtukriteeriumid on enne hinnapakkumist joondatud, saavad mõlemad pooled vähendada välditavaid muudatusi ja parandada üleminekut prototüübilt tootmisele.
