Varjestuskate

Hiina professionaalse tarnijana pakub Lijingda teile seda varjestuskatet. See on EMC põhikomponent, mis on spetsiaalselt välja töötatud suure tihedusega ja kõrgsageduslike elektroonikatoodete jaoks. See on valmistatud kvaliteetsest vasesulamist või roostevabast terasest materjalidest ning on läbinud täpse pideva stantsimise ja pinnatöötluse. Vajadusel küsi julgelt järele.

Saada päring

Tootekirjeldus

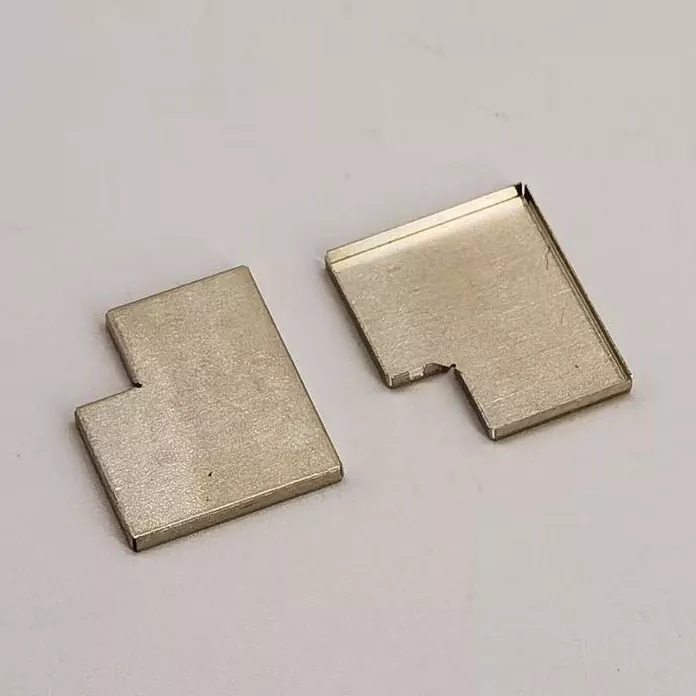

See meie lijingda tehases toodetud varjestuskate on omamoodi kaanekujuline osa, mis on valmistatud õhukestest metalllehtedest (nt valge vask, roostevaba teras) täppisstantsimise või söövitamise teel, tavaliselt fikseeritud jalgade või keevituspunktidega. Selle põhiväärtus seisneb selle võimes katta täpselt PCB plaadi konkreetsed komponendid või alad, moodustades kohaliku Faraday puuri, isoleerides seeläbi tõhusalt elektromagnetilise interaktsiooni selle piirkonna ja välismaailma vahel. Selle disain on väga paindlik. See võib olla ruudukujuline, ümmargune või ebakorrapärane vastavalt komponentide kujule, olenevalt täielikult teie varjestusnõuetest. Selle põhiülesanne on toimida "lokaliseeritud elektromagnetilise barjäärina", mis on otseselt seotud teie konkreetse vooluahela funktsiooni stabiilsuse ja kogu süsteemi elektromagnetilise ühilduvusega (EMC).

Parameeter

Toote nimi	Varjestuskate
Materjal	Vasesulam C1100 / roostevaba teras SUS304
Pinnatöötlus	Tinaga katmine / nikeldamine / nikkel-kuldamine
Materjali paksus	0,1-0,5 mm
Mõõtmete tolerants	±0,05 mm
Varjestuse tõhusus	> 70dB @ 1GHz – 6GHz
Põhifunktsioonid	• Kõrge varjestuse efektiivsus • Usaldusväärne joodetavus • Suur mõõtmete täpsus

Rakendus

Meie varjestuskate on kõigi suure tihedusega multifunktsionaalsete PCB-plaatide kohustuslik komponent. Seda kasutatakse laialdaselt nutitelefonide emaplaadil (RF- ja toiteosade varjestamine), sülearvutite juhtmevaba võrgukaardi moodulis, autoelektroonika juhtplokis (ECU), side tugijaamade signaalitöötlusplaadil ja erinevate asjade Interneti seadmete peamisel juhtpaneelil.

Funktsioon

Esmamulje meie Shielding-kattest on täpsus ja puhas. Selle kujuga on selge piirjoon ja siledad servad ilma jämeda. Kui see on keevitustüüp, on selle keevitusjalad või -padjad tasased ja sobivad automatiseeritud keevitamiseks. Kui tegemist on kaardi mahaarvamisega, on kaardijalgade disain mõistlik ja elastsus mõõdukas. See suur täpsus, mida demonstreeritakse suurusest detailini, on selle kui täppiselektroonika komponendi kvaliteedigarantii.

Ettevõtte eelised

Kuna meie ettevõte on professionaalne tootja, kes tunneb põhjalikult PCB paigutust ja metalli täppisstantsimise tehnoloogiat. Meil on väga hea arusaam sellest, kuidas varjestuskatte suurus, kuju ja kinnitusviis mõjutavad selle lõplikku jõudlust ja tootavust. Meil on täielik komplekt põhitehnoloogiaid ja tootmisvõimalusi, alates vormikujundusest, pidevast täppisstantsimisest, automatiseeritud pinnatöötlusest kuni puhta pakendini.
