Miks on elektroonilised täppisstantsimiskontaktid kaasaegse elektroonika jaoks kriitilised?

Elektroonilised täppisstantsimiskontaktidon olulised komponendid paljudes elektroonikaseadmetes, alates autoelektroonikast kuni tarbevidinateni. Need väikesed, kuid olulised komponendid tagavad usaldusväärsed elektriühendused, parandavad seadme jõudlust ja pikendavad pikaealisust. Selles artiklis uurime elektrooniliste täppisstantsimiskontaktide tähtsust, rakendusi, tootmisprotsesse ja valikukriteeriume, pakkudes teile praktilisi teadmisi tööstusharu levinud väljakutsete lahendamiseks.

Sisukord

• 1. Elektrooniliste täppisstantsimiskontaktide ülevaade
• 2. Peamised rakendused
• 3. Materjalide ja pinnakattega seotud kaalutlused
• 4. Tootmisprotsessid ja -tehnikad
• 5. Disaini ja inseneri väljakutsed
• 6. Kvaliteedi tagamine ja testimine
• 7. Kvaliteetsete stantsimiskontaktide eelised
• 8. Kuidas valida oma rakenduse jaoks õigeid kontakte
• 9. Korduma kippuvad küsimused (KKK)
• 10. Järeldus

1. Elektrooniliste täppisstantsimiskontaktide ülevaade

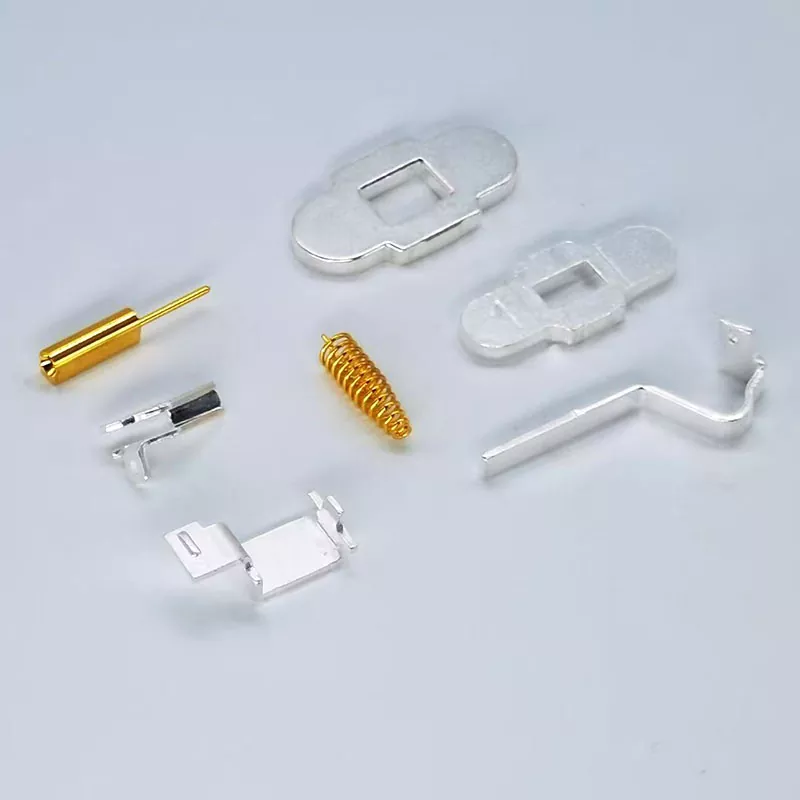

Elektroonilised täppisstantsimiskontaktid on spetsiaalselt konstrueeritud metallkomponendid, mida kasutatakse usaldusväärsete elektriühenduste loomiseks. Erinevalt tavapärastest pistikutest on need kontaktid tembeldatud äärmise täpsusega, et need vastaksid rangetele elektri- ja mehaanilistele standarditele. Täpne stantsimine tagab mõõtmete täpsuse, ühtlase juhtivuse ja vastupidavuse kõrge pinge tingimustes.

• Definitsioon:Väikesed metallkontaktid, mis on valmistatud ülitäpse stantsimistehnikaga.
• Funktsioon:Hõlbustada madala takistusega elektriühendusi ja säilitada signaali terviklikkus.
• Tähtsus:See on lahutamatu jõudluskriitiliste rakenduste jaoks, nagu autoelektroonika, meditsiiniseadmed ja sidesüsteemid.

2. Peamised rakendused

Elektroonilisi täppisstantsimiskontakte kasutatakse nende töökindluse ja jõudluse eeliste tõttu erinevates tööstusharudes.

3. Materjalide ja pinnakattega seotud kaalutlused

Materjali valik on ülioluline kontaktide stantsimisel suure jõudluse saavutamiseks. Levinud materjalide hulka kuuluvad:

• Vasesulamid:Suurepärane juhtivus ja mehaaniline tugevus.
• Messing:Hea juhtivuse ja vormitavuse tasakaal.
• Fosforpronks:Tugev väsimuskindlus ja elastsus.

Pinnakatted suurendavad jõudlust:

• Kullamine:Vähendab kontakti takistust ja takistab oksüdatsiooni.
• Tina katmine:Kulusäästlik, korrosioonikindel valik.
• Nikeldamine:Tagab vastupidavuse ja kulumiskindluse.

4. Tootmisprotsessid ja -tehnikad

Täppisstantsimise protsess ühendab kõrgekvaliteediliste kontaktide tootmiseks täiustatud masinad ja asjatundliku inseneri.

1. Disain ja tööriistad:Arvutipõhine disain (CAD) loob täpsed stantsimisvormid.
2. Tembeldamine:Kiirpressid lõikavad ja vormivad metalli täpseteks kujunditeks.
3. Burnide eemaldamine ja puhastamine:Eemaldab karedad servad ja tagab pinna sileduse.
4. Pinnastamine ja viimistlus:Lisab juhtivuse ja eluea parandamiseks kaitsekatteid.
5. Ülevaatus:Mõõtmete ja funktsionaalsuse kontroll tagavad kvaliteedistandardid.

5. Disaini ja inseneri väljakutsed

Elektrooniliste täppisstantsimiskontaktide projekteerimine nõuab elektriliste, mehaaniliste ja keskkonnanõuete tasakaalustamist.

• Miniaturiseerimine:Kuna seadmed vähenevad, peavad kontaktid säilitama jõudluse väiksemates suurustes.
• Vastupidavus:Kontaktid peavad vastu pidama mehaanilisele pingele, korduvatele paaritumistsüklitele ja termilistele kõikumistele.
• Elektriline jõudlus:Kriitilised on madal takistus, minimaalne signaalikadu ja stabiilne juhtivus.
• Kohandatud kujundid:Spetsiaalsete rakenduste jaoks võib vaja minna keerulisi geomeetriaid.

6. Kvaliteedi tagamine ja testimine

Templikontaktide töökindluse tagamine hõlmab rangeid testimisprotokolle:

• Elektriline testimine:Mõõdab takistust, juhtivust ja signaali jõudlust.
• Mehaaniline testimine:Sisaldab väsimuse, sisestusjõu ja kinnipidamise teste.
• Keskkonna testimine:Simuleerib temperatuuri, niiskust ja söövitavaid tingimusi.
• Mõõtmete kontroll:Kontrollib järjepidevust ja konstruktsiooni tolerantside järgimist.

7. Kvaliteetsete stantsimiskontaktide eelised

Kvaliteetsed elektroonilised täppisstantsimiskontaktid pakuvad olulisi eeliseid:

• Töökindlus:Tagab stabiilsed elektriühendused aja jooksul.
• Toimivus:Suurendab juhtivust ja vähendab signaali kadu.
• Vastupidavus:Vastupidav kulumisele, korrosioonile ja mehaanilisele pingele.
• Kulutõhusus:Vähendab hooldust, asendusi ja seadme seisakuaega.
• Skaleeritavus:Sobib masstootmiseks kvaliteedis järeleandmisi tegemata.

8. Kuidas valida oma rakenduse jaoks õigeid kontakte

Optimaalse stantsimiskontakti valimine hõlmab peamiste tegurite hindamist:

9. Korduma kippuvad küsimused (KKK)

K1: Mis vahe on täppisstantsimiskontaktidel ja traditsioonilistel kontaktidel?
V1: Täppisstantsimiskontaktid pakuvad tavapäraseid kontakte, mis ei pruugi vastata tänapäevastele elektroonilistele standarditele, väiksemaid tolerantse, suuremat juhtivust ja pikemat eluiga.

Q2: kas tembelduskontakte saab kasutada kõrgsageduslikes rakendustes?
V2: Jah, täppiskontaktid on loodud selleks, et säilitada signaali terviklikkus ja minimeerida sisestuskadu kõrgsageduselektroonikas.

Q3: Kui kaua elektroonilised tembelduskontaktid kestavad?
A3: eluiga sõltub materjalist, plaadistusest ja kasutusest, kuid kvaliteetsed kontaktid võivad standardtingimustes vastu pidada miljoneid sisestustsükleid.

4. küsimus: kas neid kontakte saab kohandada?
A4: Jah, tootjad võivad pakkuda kohandatud kujundeid, suurusi ja kattevalikuid, et vastata konkreetsetele rakendusnõuetele.

K5: Kuidas tagada kvaliteet kontaktide tembeldamisel?
A5: tehke koostööd mainekate tootjatega, taotlege materjalide sertifikaate ja nõudke näidistestide tegemist, et tagada jõudluse vastavus teie standarditele.

10. Järeldus

Elektroonilised täppisstantsimiskontaktid mängivad kaasaegses elektroonikas üliolulist rolli, tagades usaldusväärsed elektriühendused, jõudluse ja seadme pikaealisuse. Materjalide, tootmisprotsesside ja valikukriteeriumide mõistmine võib aidata inseneridel ja ostjatel teha teadlikke otsuseid. Tehes koostööd usaldusväärse tootjaga naguXiamen Lijingda Riistvara Products Co., Ltd., pääsete juurde teie rakenduse vajadustele kohandatud kvaliteetsetele tembelduskontaktidele.Võtke meiega ühendusttäna, et saada lisateavet meie lahenduste kohta ja küsida hinnapakkumist.
